RJ-3(定制)频率30~300

RJ-3(定制)频率30~300

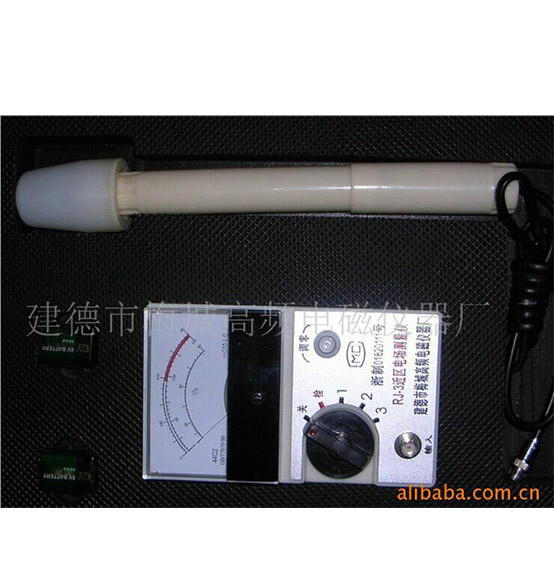

RJ-3高频近区电场测量仪是专门用于测量高频焊接机、高频热和机、高频理疗机、调频广播,电视发射等高频设备附近的电场强度.可供劳动保护、环境检测、卫生防疫、科研、部队、学校工厂等跟高频电场有关的单位使用





1、使用频率范围:30300MHz

2、量程范围:0450V/m

  第一档    0~30V/m

  第二档    30~150V/m

  第三档    50~450V/m

3、误差:整机测量误差≤±30%
4、使用条件:

  1)环境温度  -10~+40℃
  2)相对湿度  80%以下
  3)电源   4F22型6V叠层电池二节

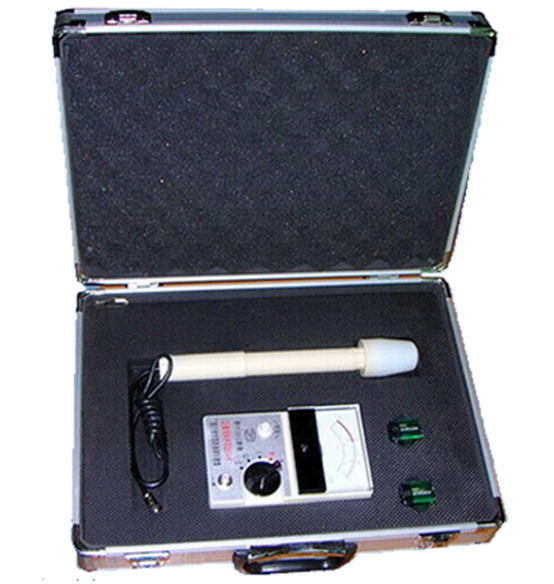

5、样式:携带式
6、尺寸:

 (1)包装箱尺寸:  450mm×370mm×150mm

  (2)仪器尺寸:   170mm×100mm×45mm

7、重量:约3kg



短震子天线 → 检波 → 高频滤波→ 斩波器 → 放大器                                      →调解器→滤波器→表头显示

  短振子天线拾取高频电场能量,经高频检波器检波、高频滤波,输出一微弱信号。此信号经斩波、放大、调解、滤波后,由指示器表头显示出被测电场强度值。方框图如上图所示。使用方法

1、使用前先阅读该仪器的技术说明书,了解仪器的性能。

2、将仪器后面电池盖板打开。装上电池,然后盖上。

3、检查电源:将转换开关置于“检位置,此时表针应超出红色标志线。如低于红色线,应更换电池。

调零:将转换开关置于“1”或(“2”、“3”),调节调零旋钮,使表头指示为零。(调零时不要插探头,一面外部信号干扰,影响测量结果)。

4、伸展探头:本仪器采用二节拉杆探头手柄,不用时探头手柄可收缩存放,使用时拉出探头手柄,拧紧螺母。

5、测量:将天线插头插入已调好零位的仪器,选择相应的量程,缓缓转动手柄,找出场强指示最大点。此时表头所显示的读数即为改点的电场强度。



1、测量时,应把转换开关先置于大量程,如表针偏转角度过小,再改换小量程。以免场强过大损坏仪器。

2、测量完毕应及时吧转换开关置于“关”位置。

3、仪器不使用时及时保存在干燥的地方,长期不使用,应将电池取出。

4、仪器不能长期放置于强电场中。

5、测量时,人体应离开探头0.5m以上,以免电磁场在人体周围产生畸变,影响测量的准确度。

6、本仪器是在专用标准场中校准的,各种元件切勿乱调。若要重新校准,应送本厂进行校准。

7、天线探头上的保护套不要随意转下,以免损坏探头。

8、本仪器作为计量器具,安国家计量部门规定,每年必须校准一次。











用户按本说明书规定的方法,正确使用仪器的条件下,从出厂之日起,使用12个月,在此期限内,若系仪器本身质量方面问题,由我厂负责免费修理。本仪器终身维护。
